नवीकरणीय ऊर्जा के निरंतर विकास और अनुप्रयोग के साथ, औद्योगिक और वाणिज्यिक क्षेत्रों में ऊर्जा भंडारण प्रणालियों की मांग भी बढ़ रही है। ऊर्जा भंडारण प्रणालियाँ बिजली की आपूर्ति और मांग को प्रभावी ढंग से संतुलित कर सकती हैं, ऊर्जा उपयोग दक्षता में सुधार कर सकती हैं, उद्यमों के लिए ऊर्जा लागत को कम कर सकती हैं और औद्योगिक और वाणिज्यिक उपयोगकर्ताओं के लिए स्थिर और विश्वसनीय बिजली सहायता प्रदान कर सकती हैं। यह लेख वास्तविक परियोजना मामलों के आधार पर ऊर्जा भंडारण प्रणाली ग्रिड कनेक्शन योजना की डिजाइन प्रक्रिया का विश्लेषण करेगा।
1. योजना डिजाइन के सिद्धांत
ऊर्जा भंडारण परियोजनाओं के कार्यान्वयन में औद्योगिक और वाणिज्यिक ऊर्जा भंडारण प्रणालियों का डिज़ाइन एक महत्वपूर्ण कदम है, जिसमें सिस्टम की सुरक्षा, स्थिरता और दक्षता सुनिश्चित करना महत्वपूर्ण है। मुख्य डिज़ाइन सिद्धांत इस प्रकार हैं:
01
ऊर्जा भंडारण प्रणाली की पहुंच क्षमता निर्धारित करें
सबसे पहले, उचित ऊर्जा भंडारण क्षमता और आउटपुट पावर निर्धारित करने के लिए, उद्यम की व्यापक ऊर्जा मांग विश्लेषण करना, ट्रांसफार्मर की स्थिति, बिजली की खपत विशेषताओं, लोड वक्र और पीक वैली मूल्य अंतर जैसी महत्वपूर्ण जानकारी को समझना आवश्यक है। . साथ ही, सिस्टम की स्केलेबिलिटी और संभावित भविष्य के विस्तार के लिए स्थान आरक्षित करना भी आवश्यक है। नियोजन प्रक्रिया में, हमें उचित ऊर्जा भंडारण क्षमता को कॉन्फ़िगर करके, सिस्टम निवेश और रखरखाव लागत को कम करते हुए उपयोगकर्ता की जरूरतों को पूरा करने का प्रयास करके सिस्टम की अर्थव्यवस्था पर भी विचार करने की आवश्यकता है।
02
ऊर्जा भंडारण और पावर ग्रिड या अन्य ऊर्जा स्रोतों के बीच समन्वय और सहयोग
ऊर्जा भंडारण प्रणालियाँ पावर ग्रिड के लिए एक शक्तिशाली पूरक के रूप में काम कर सकती हैं और जरूरत पड़ने पर बिजली सहायता प्रदान करते हुए स्वतंत्र रूप से काम कर सकती हैं। इसे फोटोवोल्टिक, पवन ऊर्जा आदि के साथ भी जोड़ा और जोड़ा जा सकता है। इसलिए, कनेक्शन के डिजाइन में, हमें ऊर्जा भंडारण प्रणाली को सुनिश्चित करने के लिए पावर ग्रिड या फोटोवोल्टिक के वोल्टेज स्तर और क्षमता जैसे कारकों पर विचार करने की आवश्यकता है। यह कई ऊर्जा स्रोतों के साथ निर्बाध रूप से एकीकृत हो सकता है और ऊर्जा के द्विदिश प्रवाह को प्राप्त कर सकता है।
03
सुरक्षा डिज़ाइन
औद्योगिक और वाणिज्यिक ऊर्जा भंडारण प्रणालियों के सुरक्षा डिजाइन में विद्युत सुरक्षा, अग्नि सुरक्षा, बिजली संरक्षण सुरक्षा और अन्य पहलू शामिल हैं। पहुंच के डिजाइन में, हमें उपयुक्त ऊर्जा भंडारण उपकरणों का चयन करने, एक उचित विद्युत लेआउट विकसित करने और सिस्टम के सुरक्षित संचालन को सुनिश्चित करने के लिए प्रभावी सुरक्षा उपाय निर्धारित करने की आवश्यकता है। साथ ही, हमें संभावित सुरक्षा जोखिमों की तुरंत पहचान करने और उनका समाधान करने के लिए सिस्टम की नियमित सुरक्षा जांच और रखरखाव करने की भी आवश्यकता है।
04
नियंत्रण रणनीति डिजाइन
ऊर्जा भंडारण प्रणालियों में वास्तविक संचालन में कई अनुप्रयोग परिदृश्य शामिल होते हैं, और नियंत्रण रणनीति डिजाइन वास्तविक संचालन में ऊर्जा भंडारण प्रणालियों का एक अनिवार्य हिस्सा है, जिसका लक्ष्य सिस्टम दक्षता, स्थिरता और विश्वसनीयता में सुधार करना है। उदाहरण के लिए, उच्च/निम्न दबाव पक्ष एंटी बैकफ्लो, मांग नियंत्रण, फोटोवोल्टिक भंडारण का समन्वित संचालन नियंत्रण, पीक वैली आर्बिट्रेज, गतिशील क्षमता विस्तार, इत्यादि।
बुद्धिमान निगरानी उपकरणों को स्थापित करके और उन्हें ईएमएस नियंत्रण प्रणाली से जोड़कर, ऊर्जा भंडारण प्रणाली के संचालन की स्थिति, बिजली की जानकारी और तापमान डेटा जैसे प्रमुख मापदंडों की वास्तविक समय में निगरानी की जा सकती है। डेटा विश्लेषण के माध्यम से, इसकी दक्षता में सुधार के लिए सिस्टम की संचालन रणनीति को अनुकूलित किया जा सकता है। इसके अलावा, रिमोट कंट्रोल सिस्टम के माध्यम से ऊर्जा भंडारण प्रणालियों की दूरस्थ निगरानी और शेड्यूलिंग प्राप्त की जा सकती है, जिससे सिस्टम के प्रबंधन स्तर और प्रतिक्रिया गति में सुधार होता है।
2. डिज़ाइन केस विश्लेषण
उदाहरण के तौर पर 500KW/1045KWh ऊर्जा भंडारण प्रणाली को लेते हुए, पार्क में मौजूदा ट्रांसफार्मर 1600KVA का है। साल भर में पार्क का अधिकतम भार लगभग 900KW और न्यूनतम भार लगभग 400KW है। स्थापित फोटोवोल्टिक क्षमता 330KW है, और हम 500KW/1045KWh ऊर्जा भंडारण प्रणाली जोड़ने की योजना बना रहे हैं।
01
सुरक्षित ऊर्जा भंडारण स्थानों के लिए स्थल चयन
ऊर्जा भंडारण स्थापना के लिए स्थान का चयन परियोजना की प्रारंभिक जांच में एक महत्वपूर्ण कदम है, जिसके लिए कई कारकों पर व्यापक विचार की आवश्यकता होती है। सबसे पहले, ऊर्जा भंडारण के लिए राजस्व का मुख्य स्रोत पीक वैली मूल्य अंतर से आता है। ऊर्जा भंडारण प्रणाली के पीक शेविंग और वैली फिलिंग प्रभाव को अधिकतम करने के लिए इसे पार्क में भारी भार या उच्च अस्थिरता वाले ट्रांसफार्मर से जोड़ा जाना चाहिए। कनेक्टिंग केबल की लागत बचाने के लिए आमतौर पर इसे बिजली वितरण कक्ष के पास स्थापित करने की सिफारिश की जाती है।
दूसरे, साइट चयन को भूवैज्ञानिक और जलवायु परिस्थितियों की आवश्यकताओं को पूरा करना चाहिए। एक एकल ऊर्जा भंडारण कैबिनेट का वजन आमतौर पर 2.5 टन से अधिक होता है, और उपकरण की नींव की स्थिरता और जलवायु परिस्थितियों के लिए कुछ आवश्यकताएं होती हैं। किसी साइट का चयन करते समय, अस्थिर भूवैज्ञानिक स्थितियों वाले क्षेत्रों, प्राकृतिक आपदाओं की संभावना वाले क्षेत्रों, बाढ़ वाले क्षेत्रों, साथ ही अग्नि निकास और घने कर्मियों वाले क्षेत्रों से बचना आवश्यक है।
02
ऊर्जा भंडारण प्रणाली पहुंच का डिज़ाइन

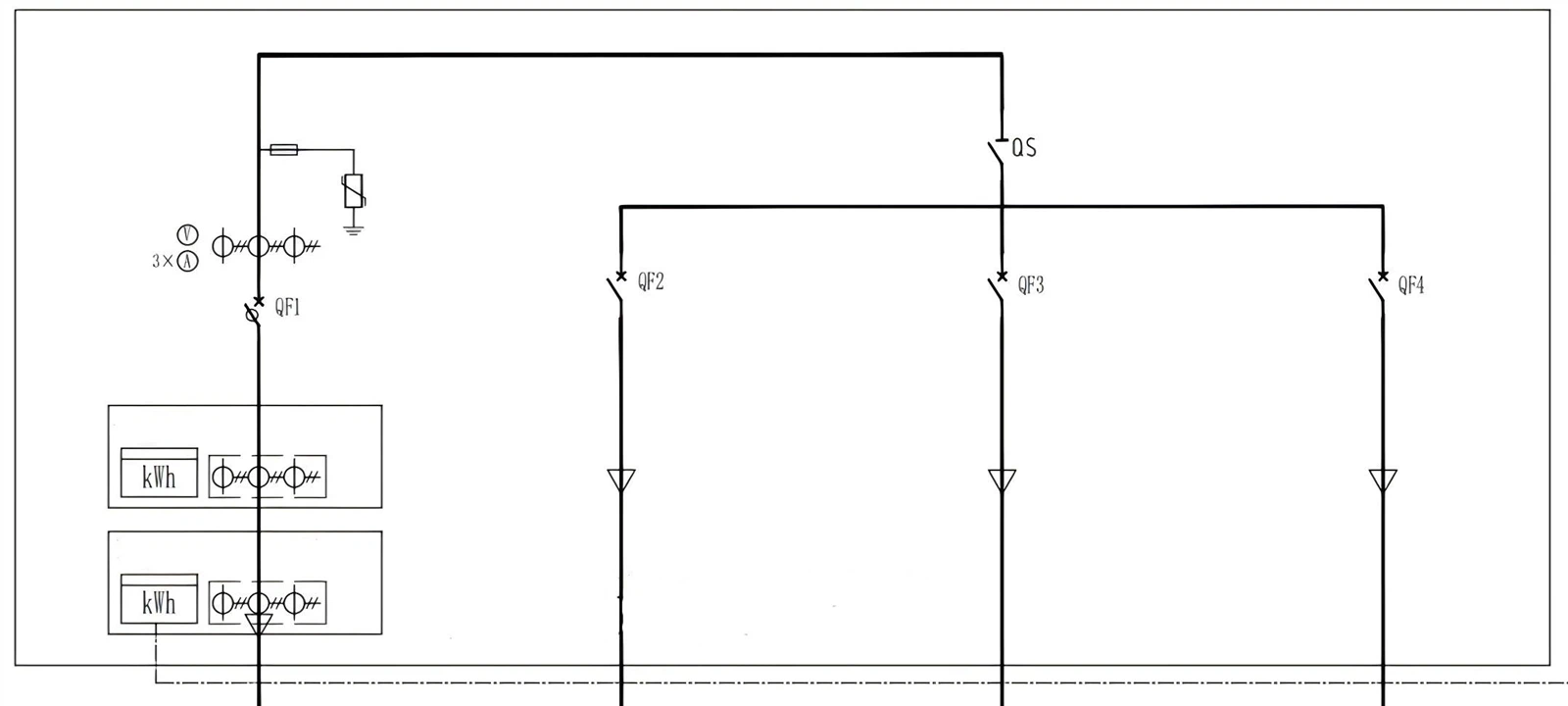

यह परियोजना कम वोल्टेज 400V ग्रिड कनेक्शन को अपनाती है और फीडर कैबिनेट में मौजूदा 1600KVA ट्रांसफार्मर कम वोल्टेज बसबार से जुड़ी है। नए जोड़े गए ऊर्जा भंडारण ग्रिड से जुड़े कैबिनेट को मौजूदा फोटोवोल्टिक ग्रिड से जुड़े कैबिनेट के साथ रखा गया है, और फोटोवोल्टिक भंडारण को एसी की तरफ एक साथ जोड़ा गया है। नए जोड़े गए ऊर्जा भंडारण ग्रिड से जुड़े कैबिनेट के आने वाले सिरे को बाहरी ऊर्जा भंडारण कॉम्बिनर कैबिनेट से पेश किया गया है, और आउटगोइंग सिरे को लोड उपयोग के लिए लो-वोल्टेज बसबार से जोड़ा गया है। पहुंच आरेख इस प्रकार है:
03
मीटरिंग मीटर की स्थापना डिजाइन
इस तथ्य के कारण कि फोटोवोल्टिक प्रणाली का निर्माण और संचालन लंबे समय से किया गया है, मूल फोटोवोल्टिक प्रणाली को प्रभावित किए बिना नई ऊर्जा भंडारण प्रणाली के लिए समन्वित संचालन और नियंत्रण रणनीतियों की आवश्यकता पर विचार करते हुए, डिजाइन का लक्ष्य निगरानी प्राप्त करना है। मुख्य पक्ष, फोटोवोल्टिक पक्ष और ऊर्जा भंडारण पक्ष पर मीटरिंग उपकरणों को जोड़कर संपूर्ण बिजली उत्पादन और खपत श्रृंखला। निगरानी डेटा अपलोड करने के लिए मीटरिंग उपकरण ईएमएस सिस्टम से समान रूप से जुड़ा होगा।
ऊर्जा भंडारण साइड मीटरिंग मीटर, फोटोवोल्टिक साइड मीटरिंग मीटर और कुल एंटी बैकफ्लो मीटरिंग मीटर जोड़कर। ऊर्जा भंडारण बिलिंग के लिए द्विदिश बिजली मीटर ऊर्जा भंडारण कॉम्बिनर कैबिनेट में ऊर्जा भंडारण प्रणाली की चार्जिंग और डिस्चार्जिंग जानकारी को मापने और बिजली बिलों का निपटान करने के लिए स्थापित किया गया है।
कुल फोटोवोल्टिक आउटपुट की निगरानी के लिए फोटोवोल्टिक ग्रिड से जुड़े मीटरिंग कैबिनेट में फोटोवोल्टिक मीटरिंग मीटर स्थापित किया जाता है (इस विधि में इन्वर्टर अंत में 485 केबल जोड़ने की आवश्यकता नहीं होती है, इन्वर्टर के साथ संचार की आवश्यकता नहीं होती है, और फोटोवोल्टिक पावर को प्रतिबंधित नहीं करता है) पीढ़ी)।
एंटी बैकफ्लो लो-वोल्टेज मीटर नगरपालिका बिजली आपूर्ति के लो-वोल्टेज बस साइड पर स्थापित किया गया है, जिसका उपयोग बैकफ्लो स्थितियों का पता लगाने और लोड बिजली की खपत की गणना करने के लिए किया जाता है (हाई-वोल्टेज एंटी बैकफ्लो आवश्यकताओं वाली परियोजनाओं को हाई-वोल्टेज साइड मीटरिंग से बदला जा सकता है) ).
04

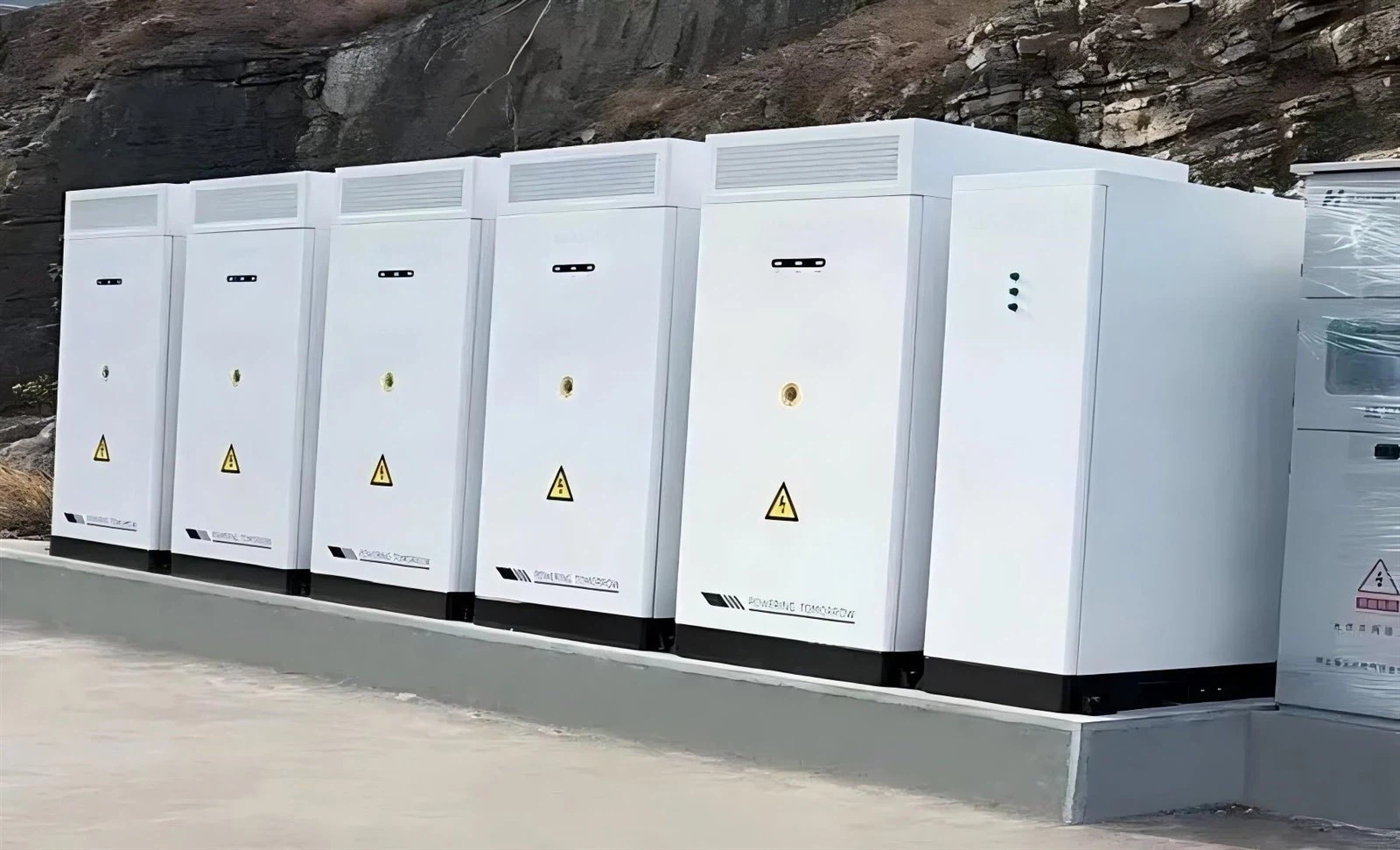

ऊर्जा भंडारण प्रणाली की बुनियादी स्थापना डिजाइन
ऊर्जा भंडारण कैबिनेट का स्थापना क्षेत्र: एक एकल ऊर्जा भंडारण कैबिनेट 1.2 मीटर चौड़ा, 1.4 मीटर गहरा और 2.35 मीटर ऊंचा है, जिसका क्षेत्रफल लगभग 1.68 वर्ग मीटर है। नींव के गड्ढे की खुदाई करते समय, सादे मिट्टी को जमाना और गीली और ढीली सामग्री के लिए नींव को मजबूत करना आवश्यक है। पानी के संचय और क्षति को रोकने के लिए नींव निर्माण स्थल को आसपास के इलाके के उच्चतम बिंदु पर चुना जाना चाहिए।
स्थापना घाट कंक्रीट से बना होगा, और स्थापना घाट की नींव का निचला भार 2000 किग्रा/वर्ग मीटर से कम नहीं होगा। समतलता सुनिश्चित करने के लिए मूल सतह को रूलर से समतल किया जाना चाहिए; जल निकासी सुनिश्चित करने के लिए नींव का निचला तल दोनों तरफ झुका होना चाहिए।
05
सिस्टम संचालन रणनीति डिजाइन
गुरिवाट की स्व-विकसित ईएमएस नियंत्रण प्रणाली कई नियंत्रण रणनीतियों का समर्थन करती है और विभिन्न उपयोग परिदृश्यों के लिए उपयुक्त है। रणनीति मापदंडों को पूर्व निर्धारित करके और फोटोवोल्टिक, ऊर्जा भंडारण, पावर ग्रिड, लोड आदि पर वास्तविक समय डेटा एकत्र करके, कई ऑपरेटिंग मोड रणनीतियों का समन्वित नियंत्रण और जारी किया जाता है। यह परियोजना ईएमएस के माध्यम से फोटोवोल्टिक और ऊर्जा भंडारण के समन्वित उत्पादन को नियंत्रित करती है, जो पार्क में बिजली की खपत के आर्थिक लाभ को अधिकतम कर सकती है।
06
मुख्य परियोजना मात्राएँ
| प्रोजेक्ट का नाम | कार्य की मात्रा |
| प्रारंभिक योजना | साइट पर जांच, ऊर्जा भंडारण प्रणालियों के लिए आवश्यक जानकारी का संग्रह, प्रारंभिक योजनाओं और निवेश रिटर्न का निर्धारण, और दाखिल करने की तैयारी |
| चित्र डिज़ाइन करें | ऊर्जा भंडारण प्रणाली के लिए एक विस्तृत योजना, विद्युत आरेख, पहुंच आरेख और निर्माण चित्र प्रदान करें |
| सिविल इंजीनियरिंग भाग | मौजूदा मलबे को हटाएं, गलियारों, ऊर्जा भंडारण कैबिनेट नींव और केबल ट्रेंच निर्माण को साफ करें |
| विद्युत भाग | ऊर्जा भंडारण उपकरण के लिए वायरिंग, निगरानी संचार, मीटरिंग मीटर और सीटी, और ऊर्जा भंडारण कैबिनेट के लिए ग्रिड कनेक्शन बिंदु |
| उपकरण स्थापना | ऊर्जा भंडारण अलमारियाँ, स्थिर और सुरक्षित बाड़, सनशेड आदि की स्थापना |
| उपकरण डिबगिंग | वायरिंग, उपकरण की डिबगिंग पर पावर और मॉनिटरिंग प्लेटफ़ॉर्म के डेटा डिबगिंग की जाँच करें |
| संचालन प्रशिक्षण | उपकरणों के दैनिक उपयोग और संचालन पर प्रशिक्षण आयोजित किया जाएगा |
सारांश
ऊर्जा क्षेत्र में एक महत्वपूर्ण दिशा के रूप में, औद्योगिक और वाणिज्यिक ऊर्जा भंडारण में व्यापक अनुप्रयोग संभावनाएं और विकास की गुंजाइश है। मुझे उम्मीद है कि औद्योगिक और वाणिज्यिक ऊर्जा भंडारण डिजाइन योजनाओं की उपरोक्त शुरूआत के माध्यम से, हर कोई औद्योगिक और वाणिज्यिक ऊर्जा भंडारण प्रणालियों को और समझ सकता है, जो औद्योगिक और वाणिज्यिक ऊर्जा भंडारण परियोजनाओं के डिजाइन के लिए सहायक होगा।
