1. फोटोवोल्टिक ब्रैकेट के सामान्य दोष क्या हैं?
① ब्रैकेट सामग्री की सतह पर जस्ती परत मानक को पूरा नहीं करती है;
② शहतीर गंभीर रूप से क्षत-विक्षत हो गए हैं,
③ ब्रैकेट के पीछे का खंभा गंभीर रूप से विकृत है;
④ ब्रैकेट की जस्ती परत गंभीर रूप से क्षतिग्रस्त है;
⑤ अन्य दोष. फोटोवोल्टिक ब्रैकेट के सामान्य दोष निम्नलिखित चित्र में दिखाए गए हैं। ये दोष मुख्य रूप से ब्रैकेट की गुणवत्ता दोष, गैर-मानक निर्माण और अन्य कारणों से होते हैं।
2. फोटोवोल्टिक ब्रैकेट क्या है?
फोटोवोल्टिक ब्रैकेट एक संरचना है जिसका उपयोग सौर फोटोवोल्टिक मॉड्यूल को स्थापित करने, ठीक करने और समर्थन करने के लिए किया जाता है। इसका मुख्य कार्य यह सुनिश्चित करना है कि फोटोवोल्टिक मॉड्यूल उचित कोण और स्थिति पर तय किए गए हैं, जिससे सौर विकिरण का स्वागत अधिकतम हो और बिजली उत्पादन दक्षता में सुधार हो। फोटोवोल्टिक ब्रैकेट्स को इंस्टॉलेशन वातावरण और उद्देश्य के आधार पर विभिन्न प्रकारों में वर्गीकृत किया जा सकता है, जिनमें मुख्य रूप से ग्राउंड ब्रैकेट्स, रूफ ब्रैकेट्स, कॉलम ब्रैकेट्स, कारपोर्ट ब्रैकेट्स आदि शामिल हैं।
फोटोवोल्टिक ब्रैकेट का मुख्य कार्य फोटोवोल्टिक मॉड्यूल को ठीक करना और समर्थन करना है; फोटोवोल्टिक मॉड्यूल के कोण को समायोजित करें; स्थायित्व और संक्षारण प्रतिरोध; सरलीकृत स्थापना और आसान रखरखाव।
3. फोटोवोल्टिक ब्रैकेट फाउंडेशन क्या है?
फोटोवोल्टिक ब्रैकेट की नींव फोटोवोल्टिक ब्रैकेट सिस्टम का एक महत्वपूर्ण घटक है, जो फोटोवोल्टिक ब्रैकेट के लिए स्थिर समर्थन प्रदान करता है और विभिन्न जलवायु परिस्थितियों में फोटोवोल्टिक मॉड्यूल के सुरक्षित और स्थिर संचालन को सुनिश्चित करता है। फोटोवोल्टिक ब्रैकेट फाउंडेशन का चयन स्थापना स्थल की भूवैज्ञानिक स्थितियों, जलवायु परिस्थितियों और इंजीनियरिंग आवश्यकताओं के आधार पर निर्धारित किया जाना चाहिए। फोटोवोल्टिक ब्रैकेट फ़ाउंडेशन के सामान्य प्रकार: कंक्रीट फ़ाउंडेशन, सर्पिल पाइल फ़ाउंडेशन, पाइल फ़ाउंडेशन, सीमेंट ब्लॉक फ़ाउंडेशन, स्टील स्ट्रक्चर फ़ाउंडेशन।
प्रबलित कंक्रीट नींव:स्टील बार और कंक्रीट से बनी एक नींव, जिसका उपयोग फोटोवोल्टिक ब्रैकेट को ठीक करने और समर्थन करने के लिए किया जाता है, जो विभिन्न जलवायु परिस्थितियों में फोटोवोल्टिक मॉड्यूल के सुरक्षित और स्थिर संचालन को सुनिश्चित करता है। प्रबलित कंक्रीट नींव का व्यापक रूप से उनकी उच्च शक्ति और स्थायित्व के कारण जमीन पर लगे फोटोवोल्टिक पावर स्टेशनों जैसी बड़े पैमाने की परियोजनाओं में उपयोग किया जाता है।
निर्माण चरण:
कार्यस्थल पर काम की तैयारी:निर्माण स्थल को साफ करें, जमीन को समतल करें और एक स्थिर नींव सुनिश्चित करें।
नींव की खुदाई:डिज़ाइन चित्रों के अनुसार नींव के गड्ढे की खुदाई करें, यह सुनिश्चित करते हुए कि नींव के गड्ढे का आकार और गहराई आवश्यकताओं को पूरा करती है
सुदृढीकरण बंधन:सुदृढीकरण कंकाल का सटीक आकार और स्थिति सुनिश्चित करने के लिए डिज़ाइन चित्र के अनुसार सुदृढीकरण कंकाल का निर्माण और बंधन करें।
टेम्पलेट स्थापना:कंक्रीट डालने के दौरान उनकी स्थिरता सुनिश्चित करने और विरूपण को रोकने के लिए नींव के गड्ढे में टेम्पलेट स्थापित करें।
कंक्रीट डालना:डिज़ाइन आवश्यकताओं के अनुसार कंक्रीट डालें और इसे कंपन करें ताकि यह सुनिश्चित हो सके कि कंक्रीट सघन है और इसमें कोई अंतराल नहीं है।
रखरखाव:डालने के बाद, कंक्रीट को नम रखने, टूटने से बचाने और उसकी मजबूती में सुधार करने के लिए ठीक किया जाना चाहिए।
विध्वंस और स्वीकृति:कंक्रीट की ताकत डिजाइन आवश्यकताओं को पूरा करने के बाद, फॉर्मवर्क को हटा दिया जाएगा और नींव की स्वीकृति दी जाएगी।
प्रबलित कंक्रीट स्वतंत्र नींव के फायदे स्पष्ट संचरण पथ, विश्वसनीय बल असर, व्यापक प्रयोज्यता और निर्माण के दौरान विशेष निर्माण मशीनरी की आवश्यकता नहीं है। इस मूल रूप में क्षैतिज भार का विरोध करने की मजबूत क्षमता है।
सर्पिल ढेर नींव:यह एक नींव का रूप है जिसका उपयोग फोटोवोल्टिक ब्रैकेट को ठीक करने और समर्थन करने के लिए किया जाता है, जो जमीन में सर्पिल धातु के ढेर को पेंच करके ब्रैकेट के लिए स्थिर समर्थन प्रदान करता है। सर्पिल पाइल फाउंडेशन में त्वरित स्थापना और न्यूनतम पर्यावरणीय प्रभाव के फायदे हैं। इसकी संरचनात्मक संरचना में मुख्य रूप से एक सर्पिल ढेर शरीर और कनेक्टिंग घटक शामिल हैं। ढेर का शरीर अंत में सर्पिल ब्लेड के साथ सर्पिल आकार का होता है, जो जमीन में पेंच होने पर आसंजन और स्थिरता प्रदान करने के लिए अनुकूल होता है।
निर्माण चरण:कार्यस्थल पर काम की तैयारी; ग्राउंड पाइल पोजीशनिंग; ज़मीनी दांव में पेंच; कनेक्शन स्थिति.
ढेर नींव:
फोटोवोल्टिक ब्रैकेट्स की पाइल फाउंडेशन नींव का एक रूप है जो पाइल्स को भूमिगत करके फोटोवोल्टिक ब्रैकेट्स को सहारा देता है और ठीक करता है। इस मूल रूप में उच्च असर क्षमता और स्थिरता है, और यह विभिन्न भूवैज्ञानिक स्थितियों के लिए उपयुक्त है, विशेष रूप से बड़े पैमाने पर फोटोवोल्टिक बिजली संयंत्रों में व्यापक रूप से उपयोग किया जाता है। इसकी संरचनात्मक संरचना में पाइल बॉडी और कनेक्टिंग घटक शामिल होते हैं, और पाइल बॉडी आमतौर पर उच्च शक्ति वाले स्टील से बनी होती है, जिसमें स्थायित्व बढ़ाने के लिए जंग-रोधी उपचार (जैसे हॉट-डिप गैल्वनाइजिंग) किया जाता है। भूवैज्ञानिक स्थितियों और डिजाइन आवश्यकताओं के आधार पर विभिन्न प्रकार के ढेरों जैसे स्टील पाइप ढेर, एच-आकार के स्टील ढेर आदि का चयन करें।
निर्माण चरण:साइट की तैयारी, साइट की खोज, स्थिति, पाइल ड्राइविंग, कनेक्टिंग ब्रैकेट्स। इसे आमतौर पर बड़े फोटोवोल्टिक बिजली संयंत्रों, तेज़ हवा और जटिल भूविज्ञान वाले स्थानों में लगाया जाता है।

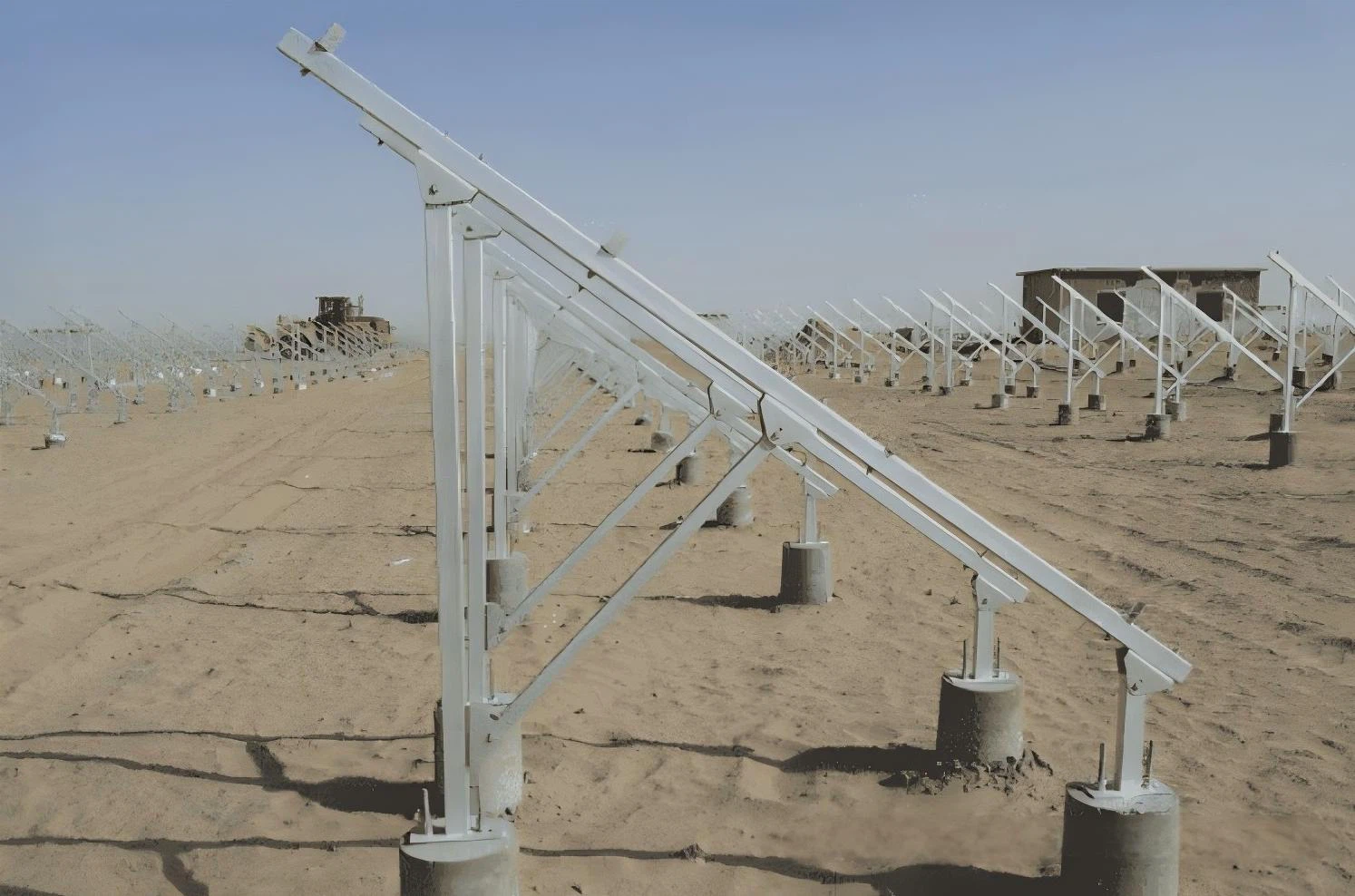

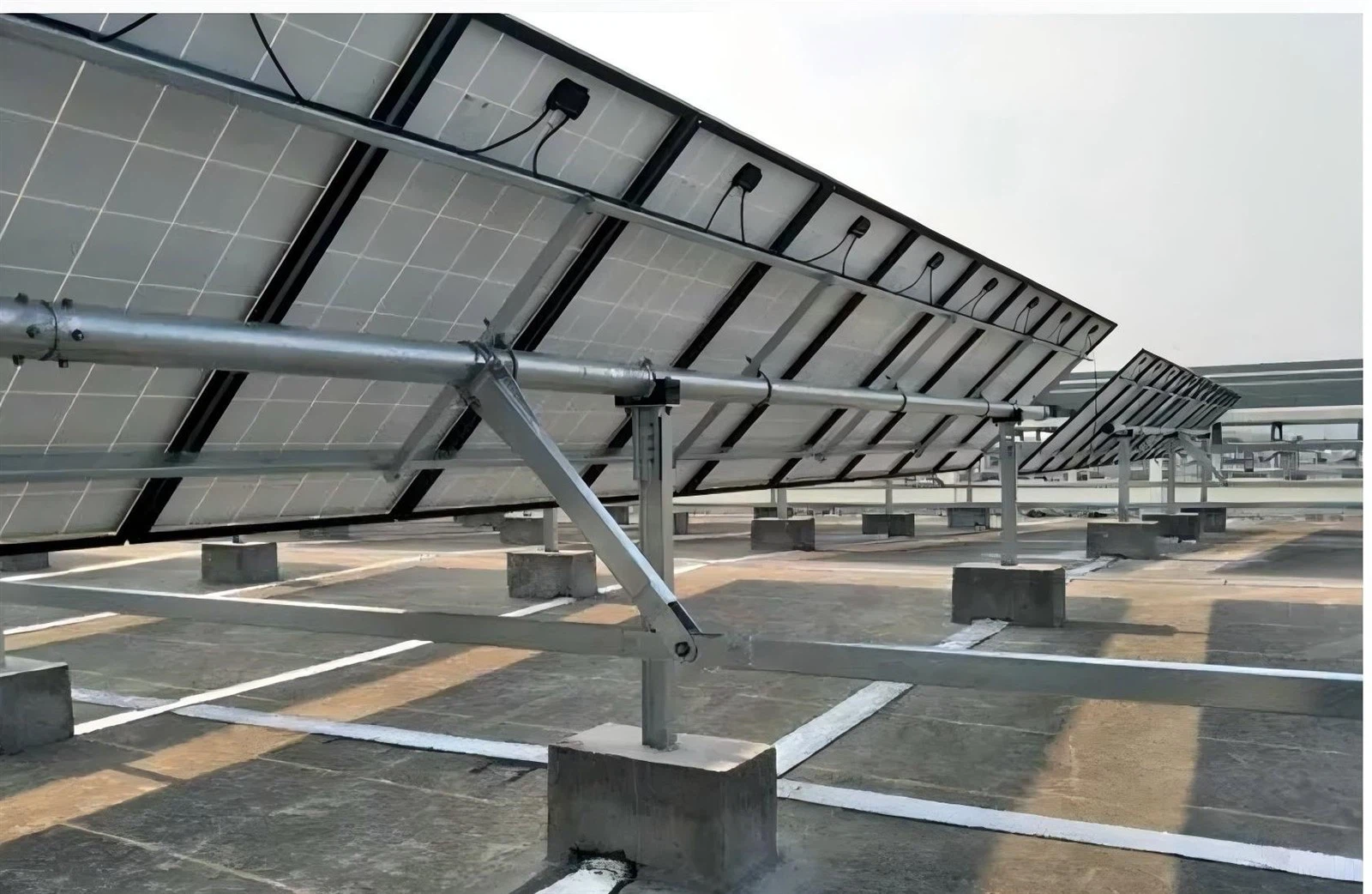

सीमेंट ब्लॉक फाउंडेशन:
फोटोवोल्टिक ब्रैकेट की सीमेंट ब्लॉक नींव नींव का एक सामान्य रूप है, जिसे फोटोवोल्टिक मॉड्यूल के लिए स्थिर समर्थन प्रदान करने के लिए साइट पर प्रीफैब्रिकेटिंग या सीमेंट ब्लॉक डालकर जमीन पर तय किया जाता है। यह मूल रूप इसके सरल निर्माण, कम लागत और व्यापक प्रयोज्यता के कारण व्यापक रूप से उपयोग किया जाता है। सीमेंट ब्लॉकों और फिक्सिंग घटकों से बने, सीमेंट ब्लॉक डिजाइन आवश्यकताओं के अनुसार वर्गाकार, आयताकार या अन्य आकार के हो सकते हैं, ब्रैकेट और फोटोवोल्टिक मॉड्यूल की लोड आवश्यकताओं के आधार पर आयाम निर्धारित किए जाते हैं। स्थिर भागों में दो भाग होते हैं: एम्बेडेड भाग और कनेक्टिंग भाग।
निर्माण चरण:साइट की तैयारी, नींव का उपचार, सीमेंट ब्लॉक का उत्पादन, फोटोवोल्टिक ब्रैकेट की स्थापना। यह विधि आमतौर पर छोटे और मध्यम आकार के फोटोवोल्टिक बिजली संयंत्रों, अस्थायी फोटोवोल्टिक प्रणालियों और विशेष भूवैज्ञानिक स्थितियों में लागू की जाती है।
फोटोवोल्टिक ब्रैकेट की इस्पात संरचना नींव
स्टील संरचना नींव अपनी उच्च शक्ति, स्थिरता और टिकाऊपन के कारण फोटोवोल्टिक प्रणाली निर्माण में नींव का एक महत्वपूर्ण रूप बन गई है। इस्पात संरचना नींव की उचित डिजाइन और स्थापना न केवल फोटोवोल्टिक प्रणालियों की सुरक्षा और स्थिरता में सुधार कर सकती है, बल्कि विभिन्न जटिल भूवैज्ञानिक और जलवायु परिस्थितियों के अनुकूल भी हो सकती है, और परियोजनाओं के व्यापक लाभों को बढ़ा सकती है। नींव का उपचार करके, स्टील के क्षरण को रोककर, और स्थापना सटीकता को नियंत्रित करके, स्टील संरचना नींव फोटोवोल्टिक प्रणालियों के लिए दीर्घकालिक और विश्वसनीय समर्थन प्रदान कर सकती है, जो विभिन्न पर्यावरणीय परिस्थितियों में उनके स्थिर संचालन को सुनिश्चित करती है।
